手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

2013年 03月 09日 21:51 来源:优车秀 编辑:admin
早就计划改装LED阅读灯和LED尾箱灯,但手头上只有普通白发白光高亮LED,几次拆开阅读灯看,用普通5MM白发白光高亮LED,阅读灯的内部空间肯定不够!上星期买回5MM草帽白发白光高亮LED,借周未时...

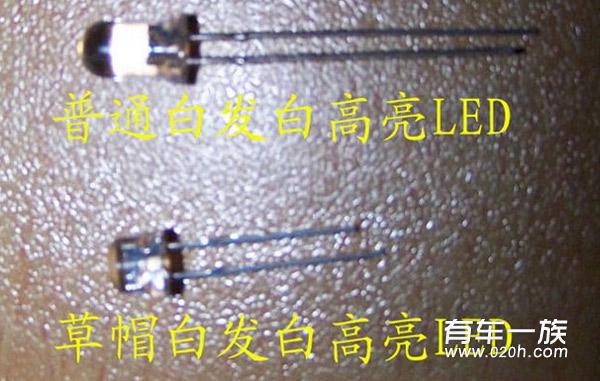

    早就计划改装LED阅读灯和LED尾箱灯,但手头上只有普通白发白光高亮LED,几次拆开阅读灯看,用普通5MM白发白光高亮LED,阅读灯的内部空间肯定不够!上星期买回5MM草帽白发白光高亮LED,借周未时间自己动手改装LED阅读灯和LED尾箱灯。LED与草帽白发白光高亮LED,是不是短很多!

工具:25-40W电铬铁一把,热熔胶枪一把,万用表,锉刀,剪刀,测试用12V电源等。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装
先看看5MM白发白光高亮LED的工作特性:

        外观颜色    白色透明

         发光角度    25

         发光强度   14000-16000  mcd

         正常工作电压    3.2-3.6 V

         正常工作电流    20 mA

         最大反向电压    5 V

一、改装LED阅读灯:

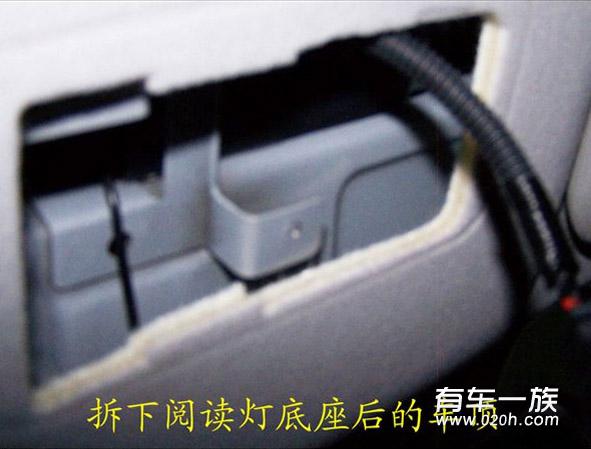

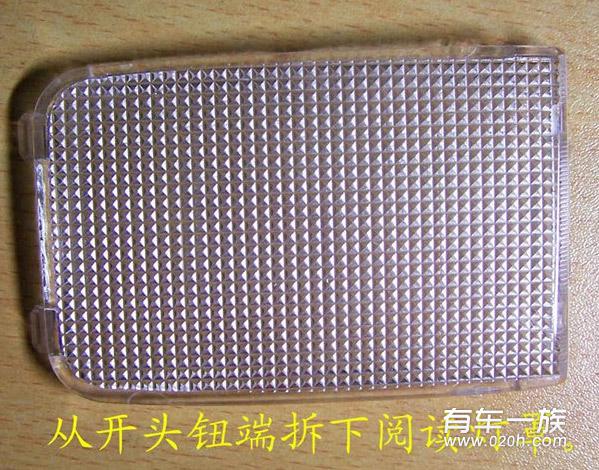

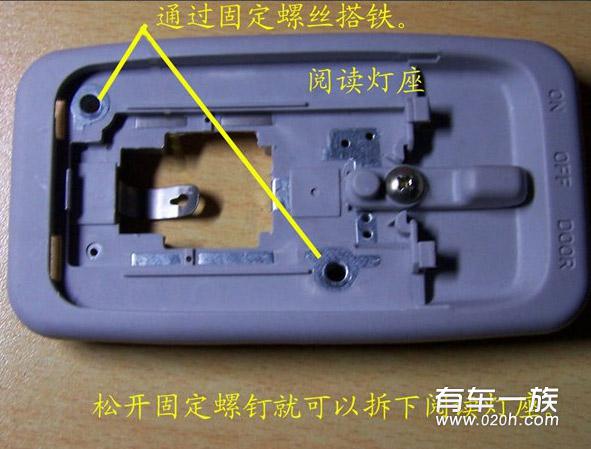

1、从阅读灯的右边向下拉,就可以拆下透明罩。可以看到两颗螺丝,用螺丝刀拆下来,并将控制阅读的插头拔下,阅读灯底座就拆下来
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

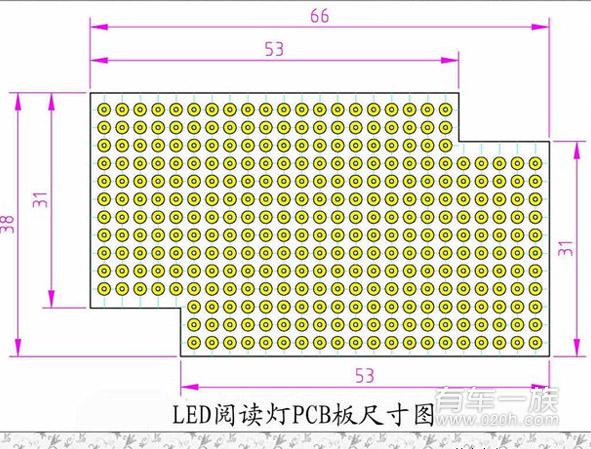

制作BCT板:按下图示尺寸制作。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

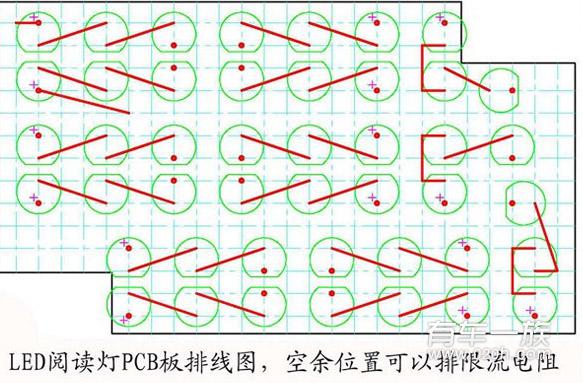

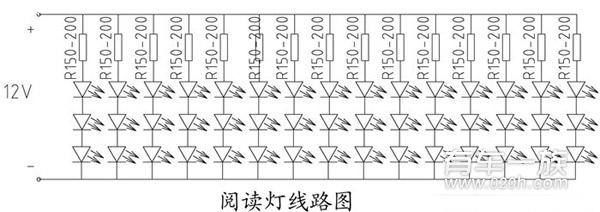

下图是阅读灯的电路图:经测试,用150-180欧的电阻最好,由于没有买到合适的电阻,所以用220欧的电阻,测试工作电流15MA。

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

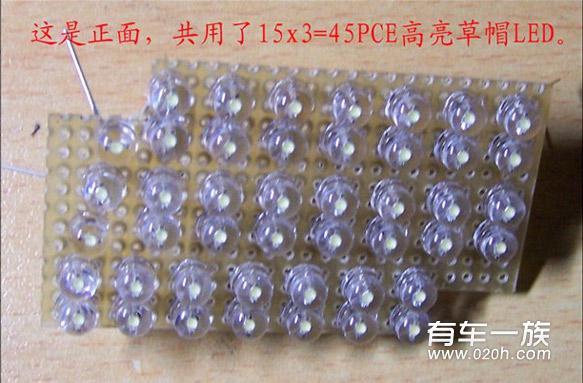

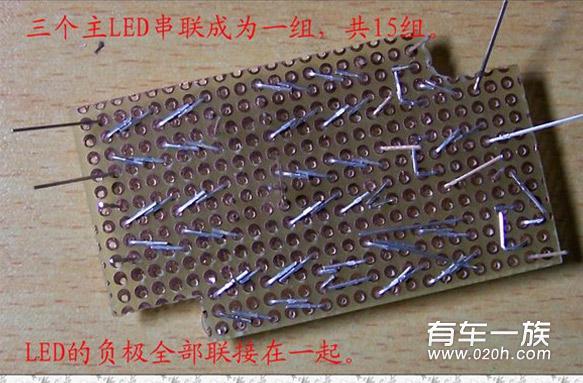

这是插好元件的图片:

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

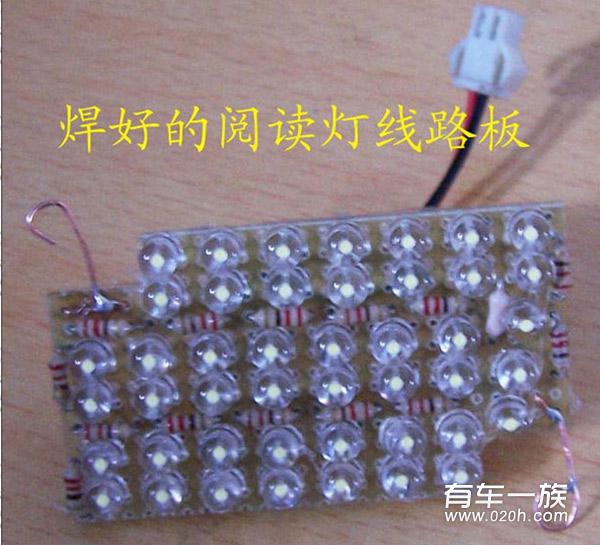

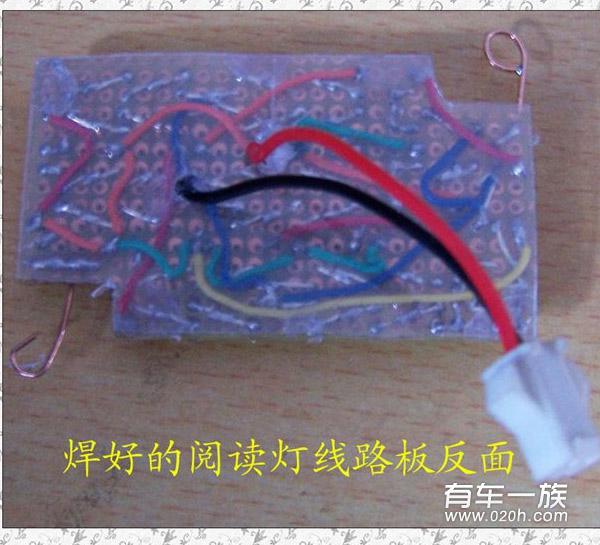

下图是焊接好的阅读灯PCB板:其反面要用PVC板绝缘(我是用热熔胶粘的),避免与底座的搭铁联接。

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

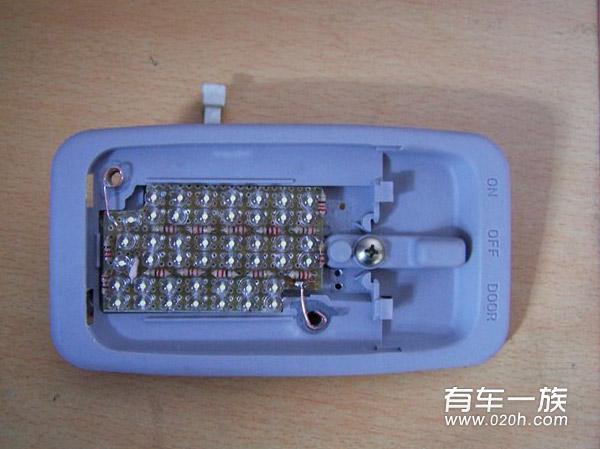

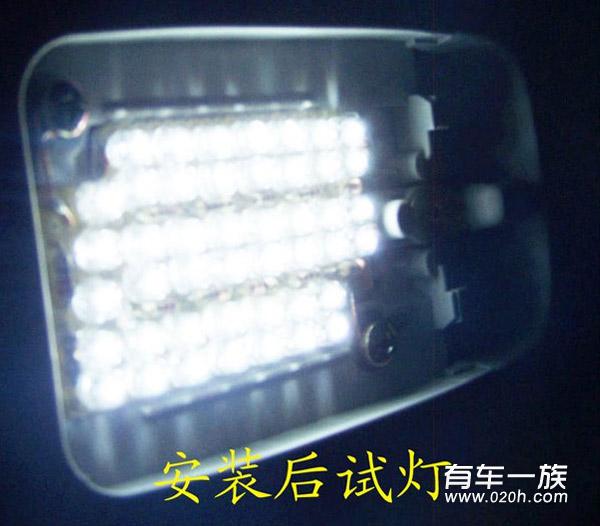

放入底座中正好:

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

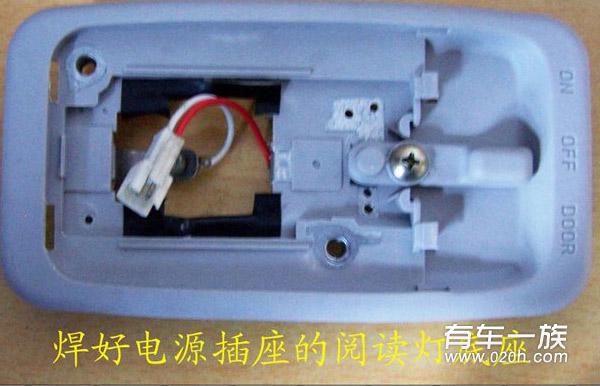

在阅读灯底座上焊好电源控制插座。

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

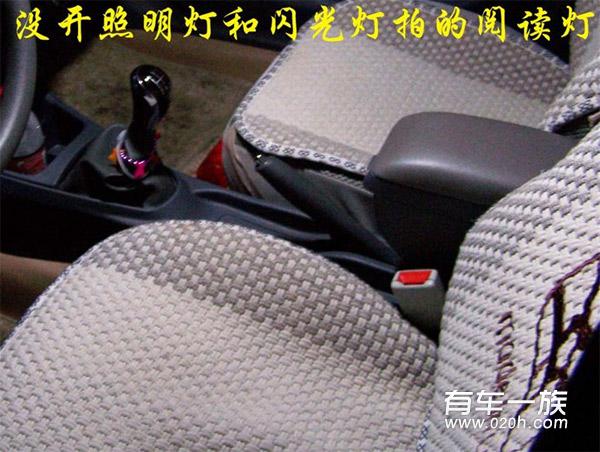

3、把LED阅读灯安装到车上。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装
二、改装LED尾箱灯:

LED尾箱灯的线路图就免了,就是3个LED为一组,排了5组(3x5=15个LED)。

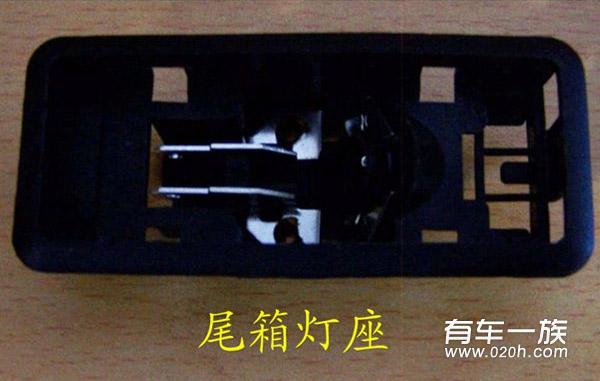

1、拆下尾箱灯组件:用螺丝刀拆下二个螺丝,并将电源插头拔下。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

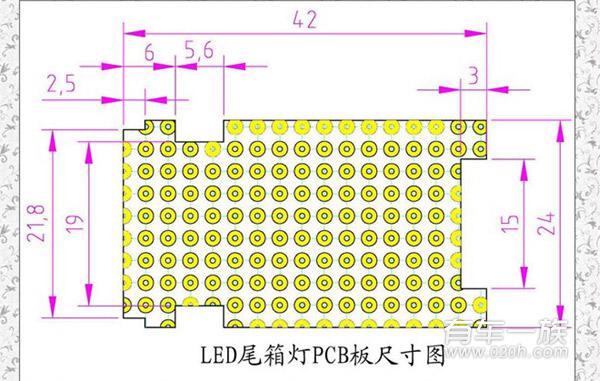

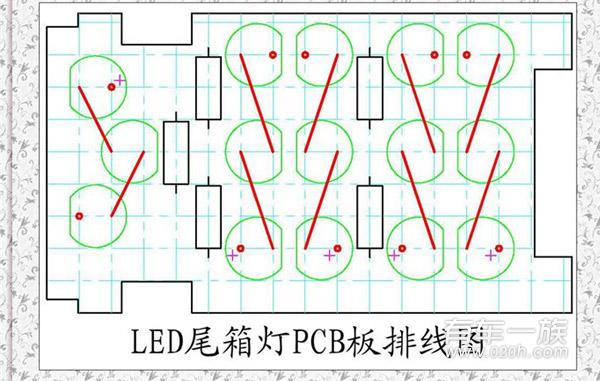

2、制作尾箱灯PCB板:由于尾箱灯空间很少,为了能多安装几组LED,尽量利用其空间。

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

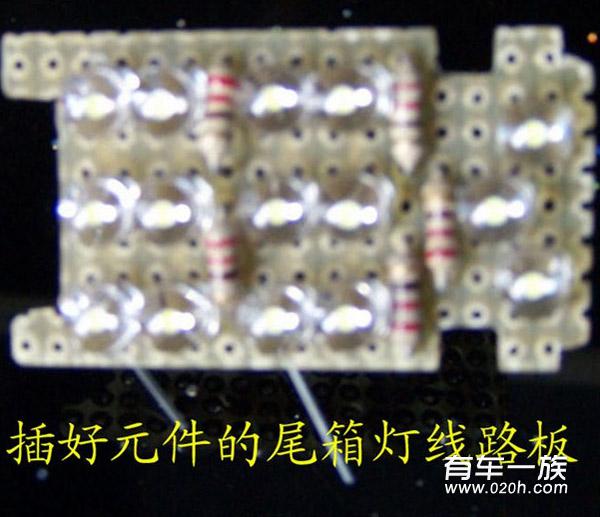

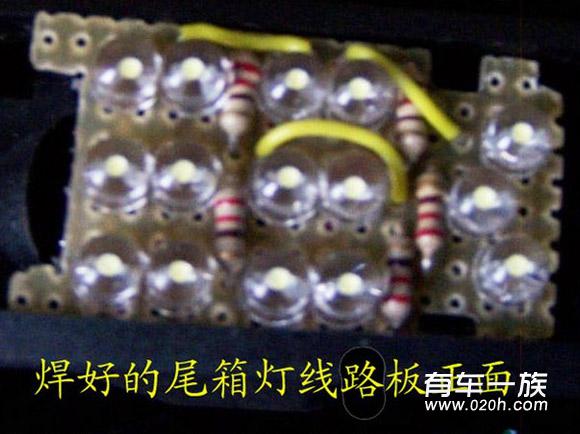

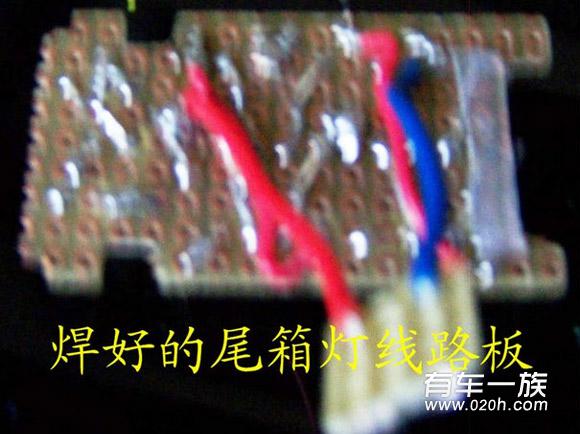

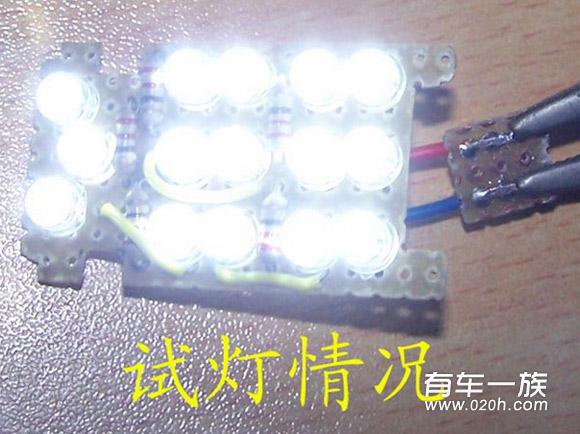

3、插好电子元件并焊接好
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

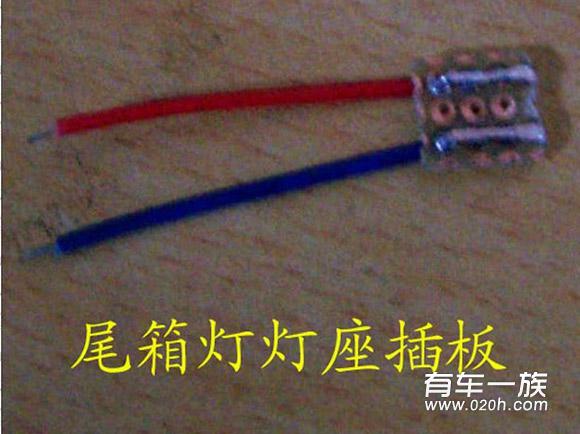

4、制作插板:用PCB板的余料制作。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

将插板焊在尾箱灯PCB板上:右边一小块PVC板为避免短路的。
手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

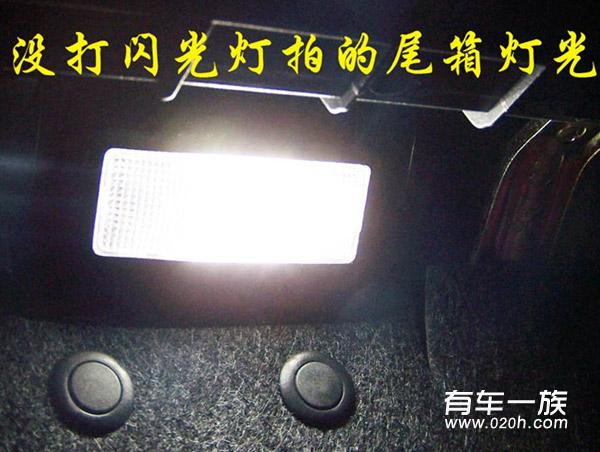

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装

手舒吉利金鹰DIY改装之LED阅读灯与LED尾箱灯改装
