江淮和悦DIY改装USB接口详细过程

2013年 03月 20日 19:46 来源：优车秀 编辑：admin

爱车是从11年5月购买的到现在已行驶了22000多公里,没出过什么问题,前几天出现发动机故障灯闪的现象,去4S店里更换了火花塞、汽油格等,并清洗了积碳,解决了这个问题,花了我680大洋,明知4S宰人,...

爱车是从11年5月购买的到现在已行驶了22000多公里,没出过什么问题,前几天出现发动机故障灯闪的现象,去4S店里更换了火花塞、汽油格等,并清洗了积碳,解决了这个问题,花了我680大洋,明知4S宰人,但也没办法。昨天终于下决心将困扰多时的播放MP3的U盘Mini接口不美观且接口常松动的问题彻底解决了。之前曾买过不少T型、360度可旋转型Mini转换接口都不小心被撞坏，而且过颠簸路的时候经常松动。现在好了，终于将这个问题彻底解决了。

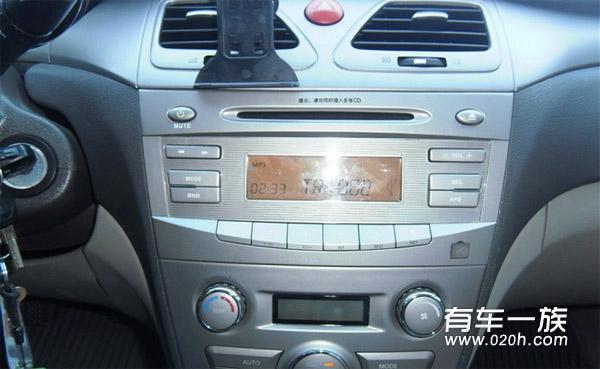

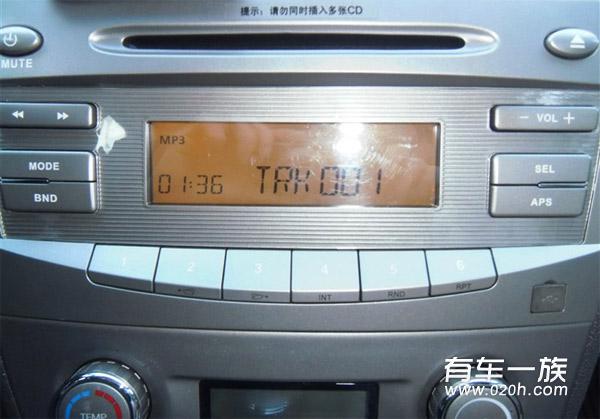

这是改好之后的播放中的照片。USB口的盖子终于可以安心地合上了。
江淮和悦改装USB接口详细过程

下面是改装过程：

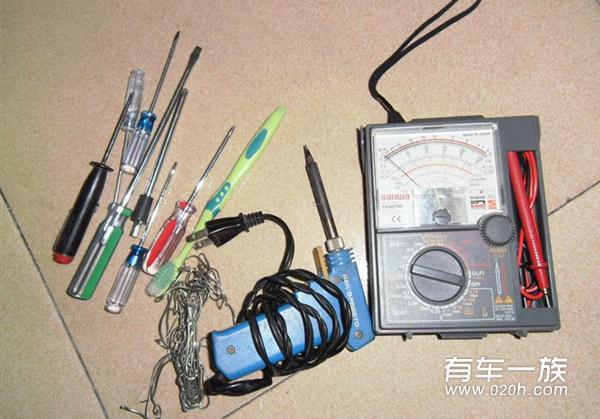

先看看我的改装用的全家福工具：
江淮和悦改装USB接口详细过程

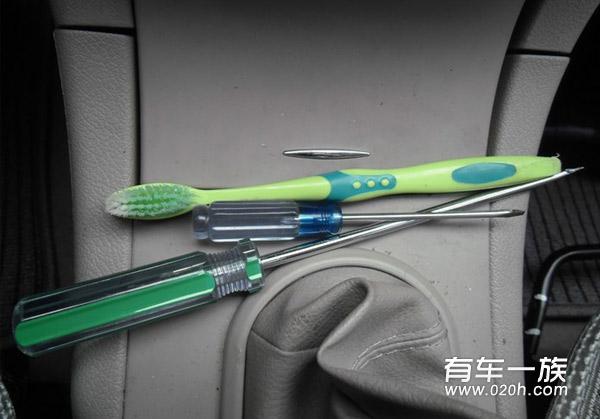

拆机工具，别看很简陋，但很实用，本来想网购一套拆机工具，但费时，这是突然想到的自制的工具。实践证明，非常好用，未给面板留下任何拆过的痕迹。
江淮和悦改装USB接口详细过程

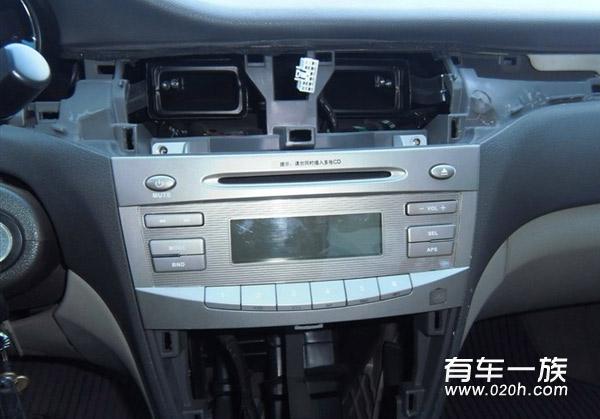

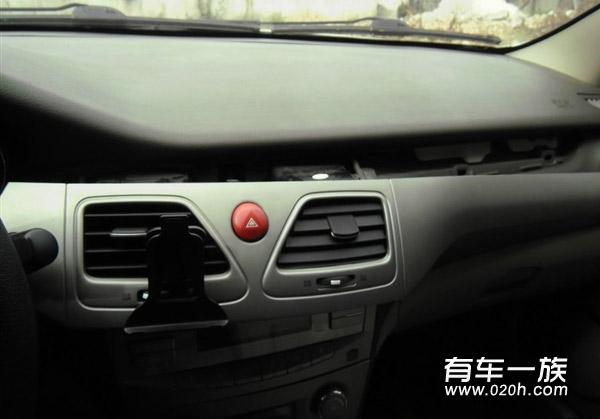

工具有了之后开拆，首先撬下出风口面板。

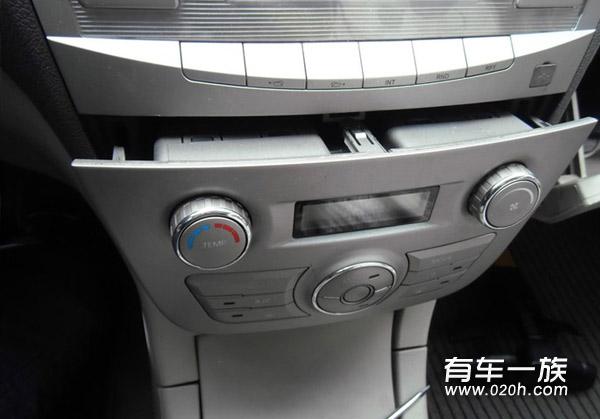

然后撬出空调控制面板。
江淮和悦DIY改装USB接口详细过程

最后拆出CD机，（共有4个固定螺丝，上下各两个）。拔出CD机后面的电源插头和音频输入插头即可拿出CD机了。
江淮和悦DIY改装USB接口详细过程

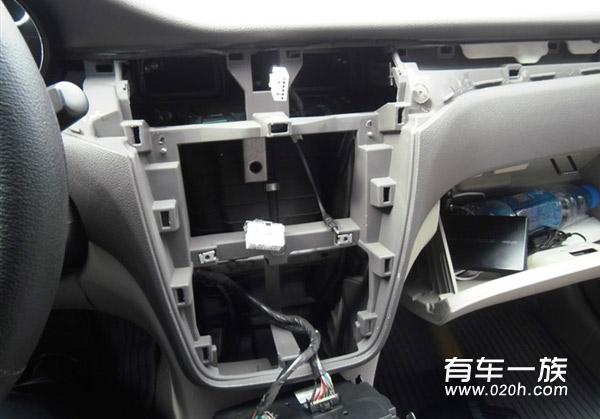

这是拆出CD机后的情景。
江淮和悦DIY改装USB接口详细过程

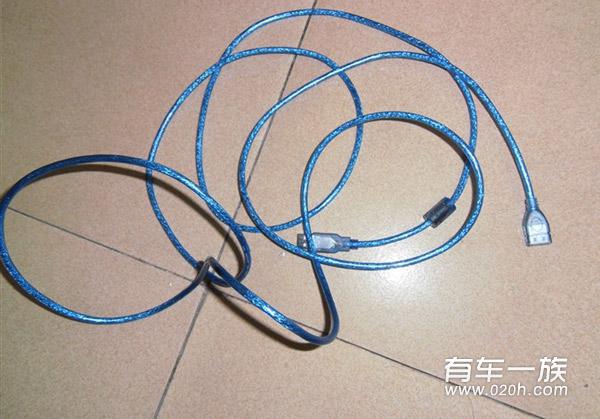

3米长的USB延长线，实际无需这么长，按所需长度进行裁剪。

江淮和悦DIY改装USB接口详细过程

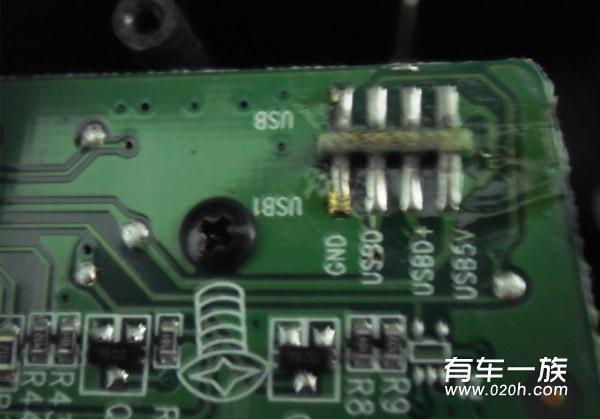

拆下CD机面板，看到USB接口焊接处没有？就是从这里焊线。

江淮和悦DIY改装USB接口详细过程

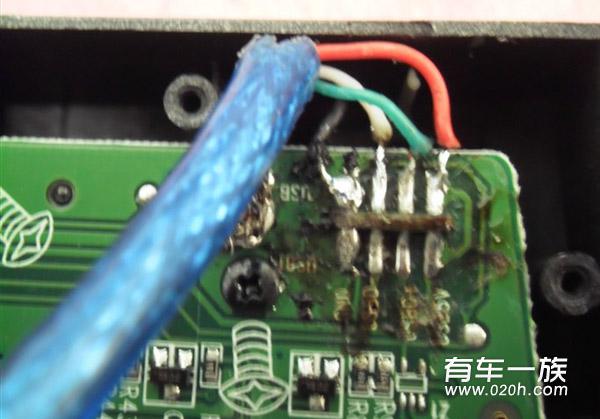

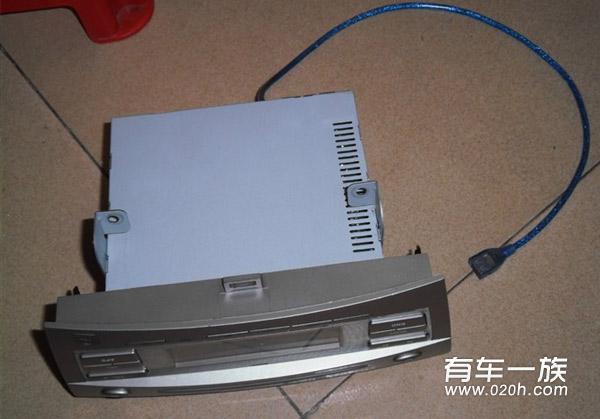

开始焊上USB延长线，因为天气冷不好上锡，差点焊坏。
值得注意的是，USB线颜色定义的问题，按照标准，红线是电源5V+，黑线是Ground地，电源-，绿色是USBD+，白色是USBD-，可买的线偏偏不是按这个标准的，因此走了不少弯路，所以焊接之前，最好先用万用表确认清楚各引线的对应关系。图中其实是错误的，最后正确的焊接是绿线同白线对调，屏蔽线直接剪去不用焊接。焊好之后，在焊接处最好打点热熔胶，以免线头松脱。
