江淮同悦改装防盗器LED与键解锁作业

2013年 04月 14日 10:14 来源:优车秀 编辑:admin
下面是自动升窗器的安装布局:自动升窗器的安装网上有很多的资料,这里仅就安装布局来发,注重向下出线的特点,起到防水作用,升窗器其它的图片这里就不再累述。具体的办法就是从白泡沫块上抠出升窗器的安装沉孔,背...

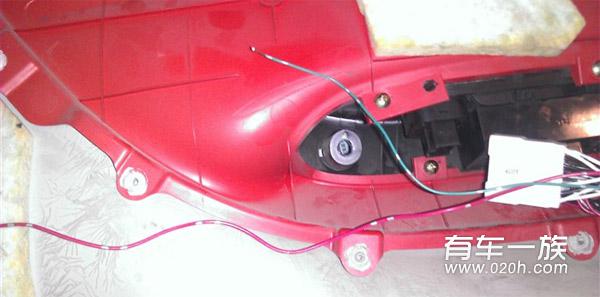

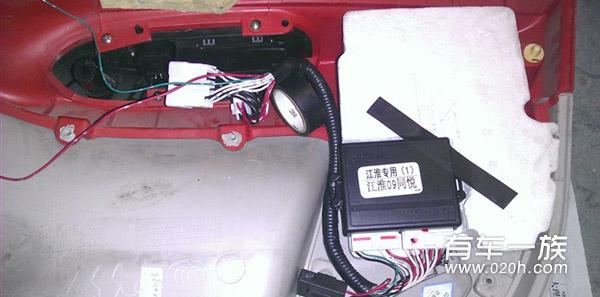

下面是自动升窗器的安装布局:
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

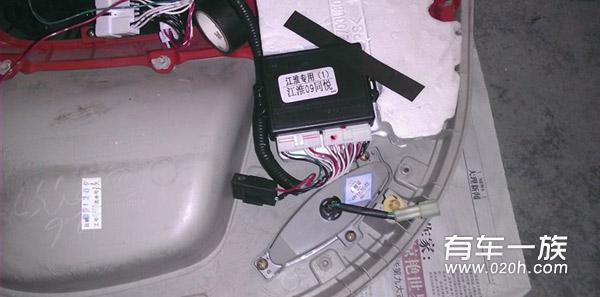

自动升窗器的安装网上有很多的资料,这里仅就安装布局来发,注重向下出线的特点,起到防水作用,升窗器其它的图片这里就不再累述。具体的办法就是从白泡沫块上抠出升窗器的安装沉孔,背面贴双面胶固定,线束卡到图中位置压下再贴升窗器压口。

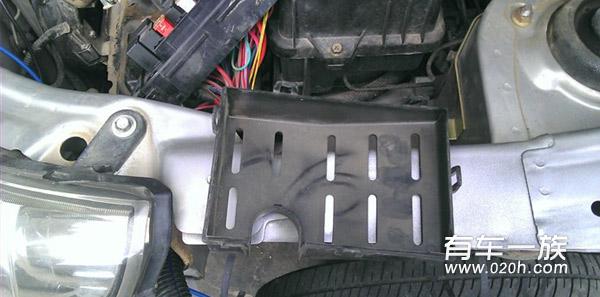

接着从发动机舱开始
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

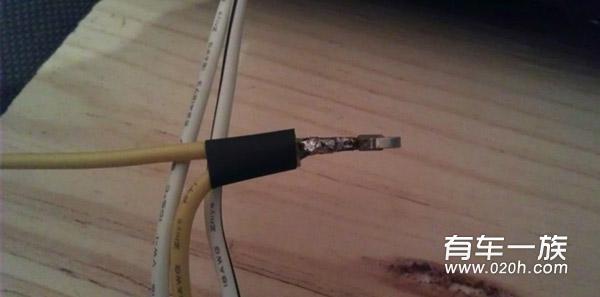

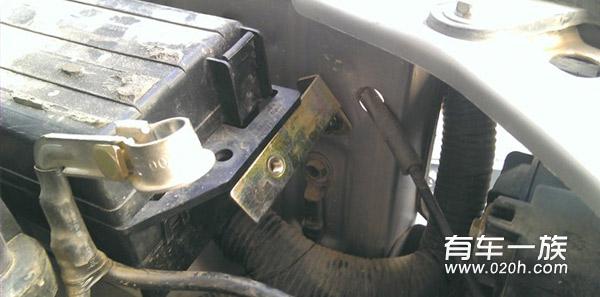

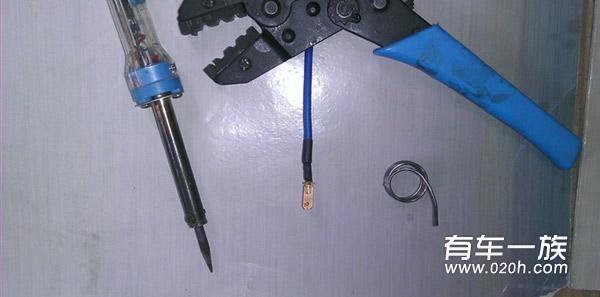

新装一路4平方独立电源,这是做好的头子
江淮同悦改装防盗器LED与键解锁作业

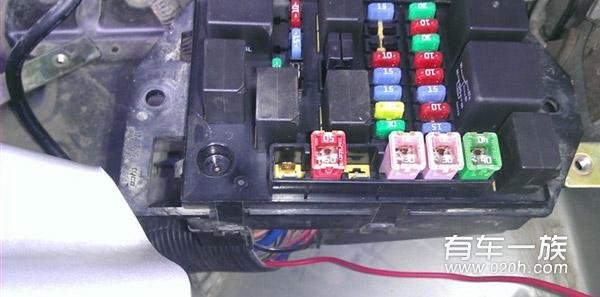

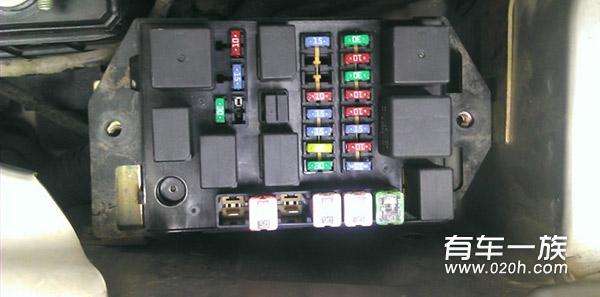

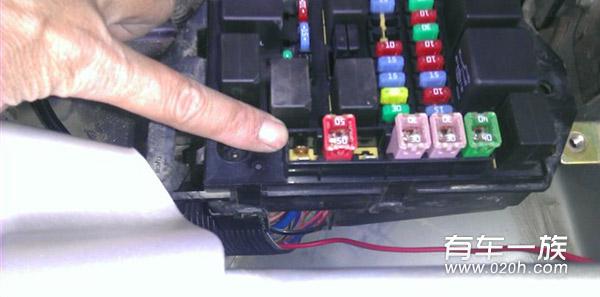

原车保险盒空余两个空位,选最外这个安上
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

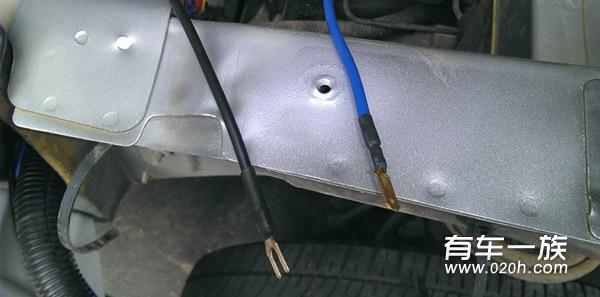

外面红色的是报警喇叭线
江淮同悦改装防盗器LED与键解锁作业
安装好后的保险座插针
江淮同悦改装防盗器LED与键解锁作业

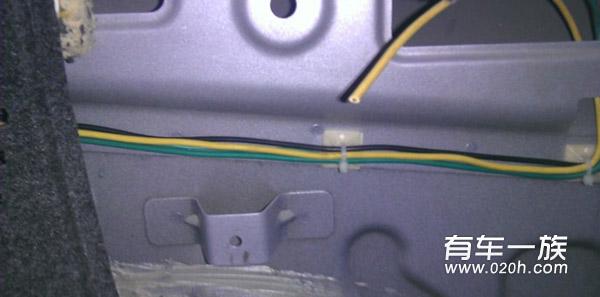

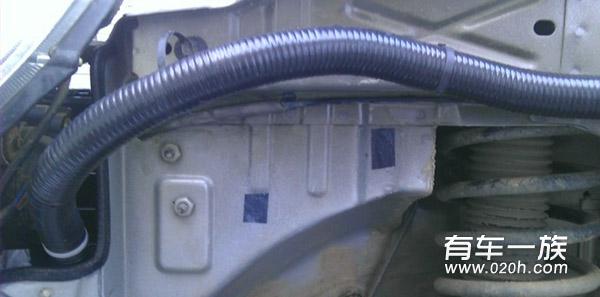

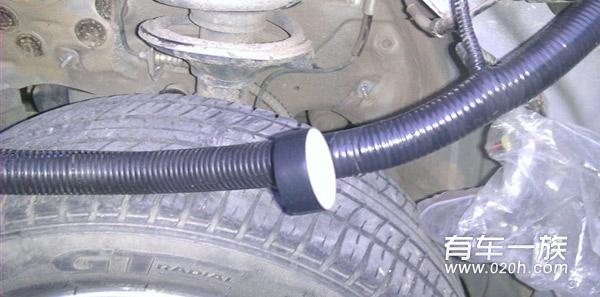

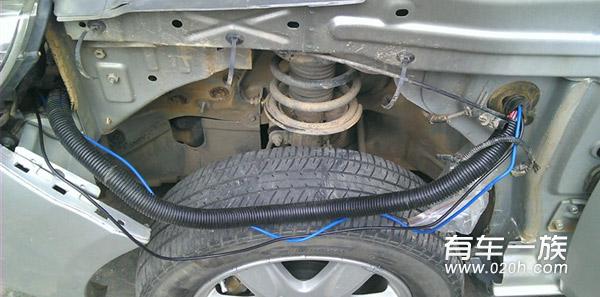

穿线
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

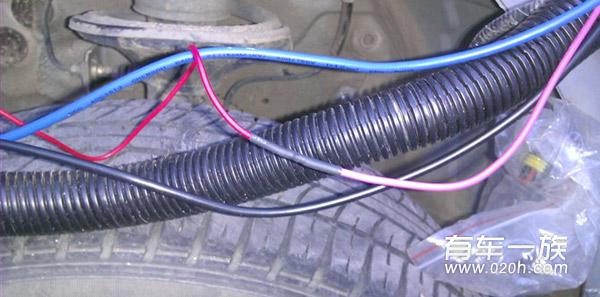

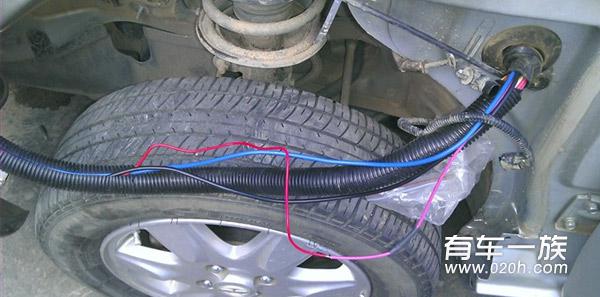

图上粉色的是铁将军喇叭线
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

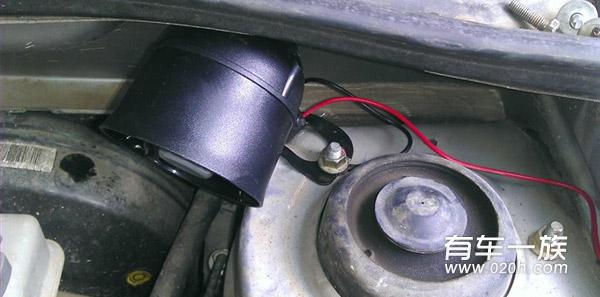

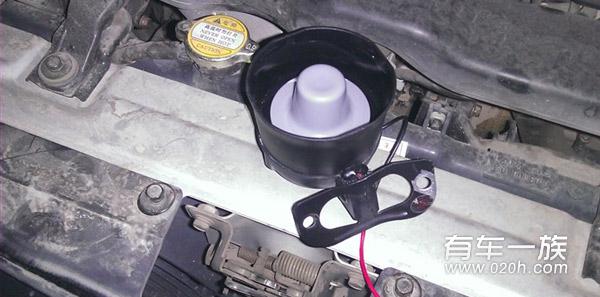

喇叭需要扩孔打漆后安装,前舱发完,晚上再接着发图
江淮同悦改装防盗器LED与键解锁作业

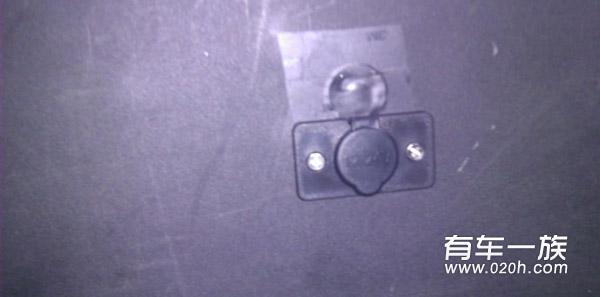

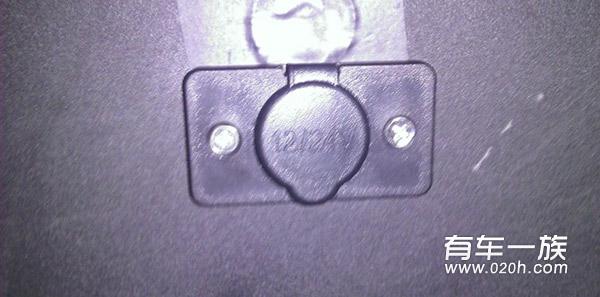

加装电源草图,主线采用4平方铜线,行李箱冰箱电源采用1.5平方,点烟器原厂配1平方,改接1.5平方常电,加接20A保险 。
江淮同悦改装防盗器LED与键解锁作业

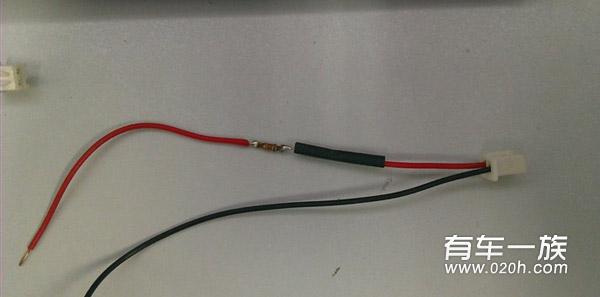

做好的LED指示灯线
江淮同悦改装防盗器LED与键解锁作业

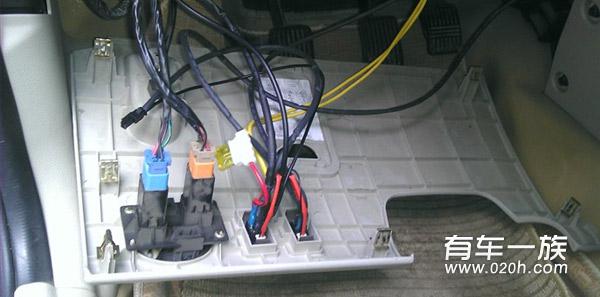

安装好后的电源系统,本车作业均采用工业工艺标准,正极电线全部加套热缩管中空式覆盖,以降低振动磨损隐患。
江淮同悦改装防盗器LED与键解锁作业

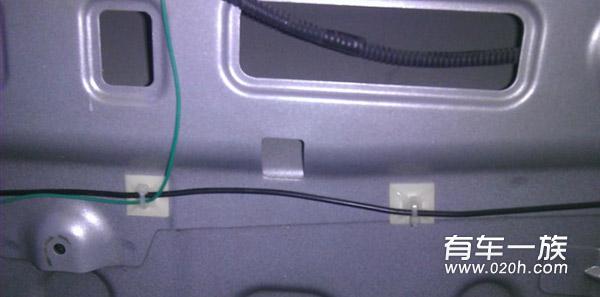

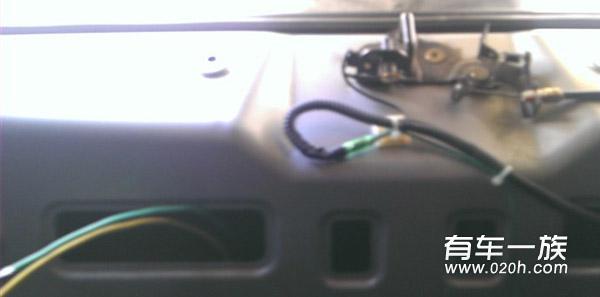

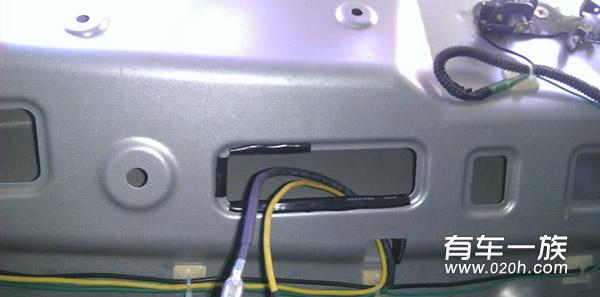

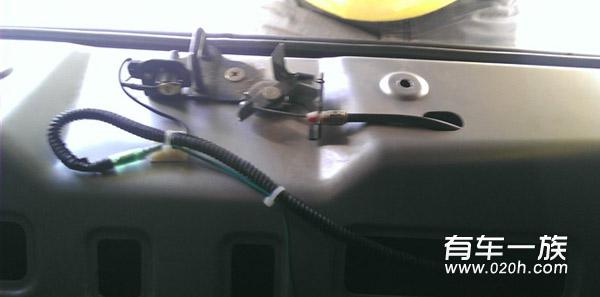

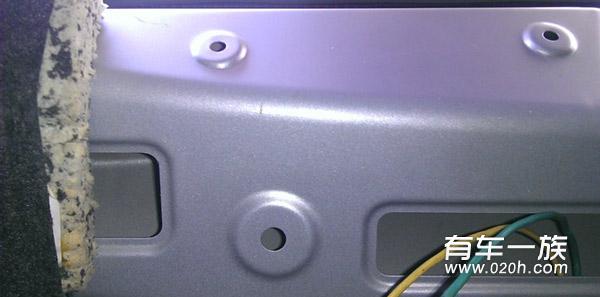

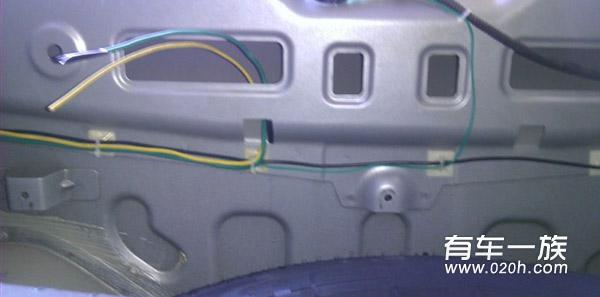

较细的这根绿色线是后备箱LED灯开关线
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业


江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业
下面是LED灯光
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业



江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

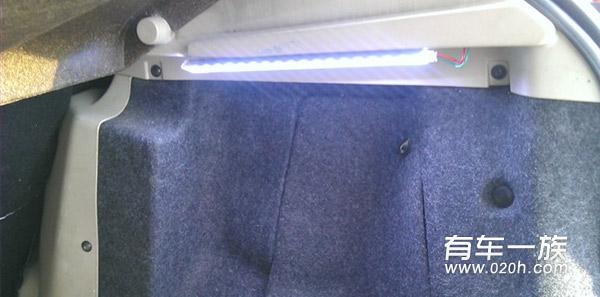

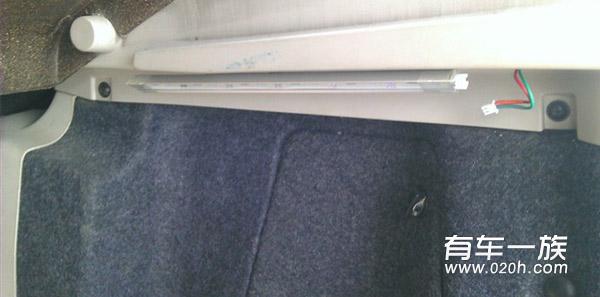

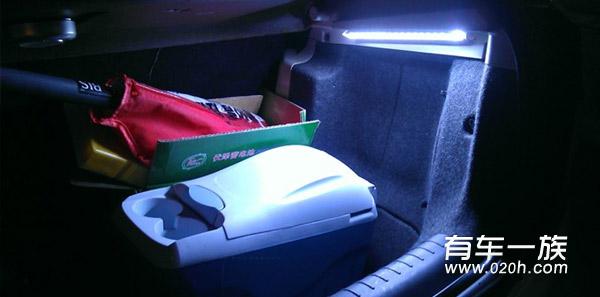

带V型合金罩和反光片的铝基LED欧司朗18粒灯条,出线困难些,推荐使用一半(9粒LED)灯条就够 。
江淮同悦改装防盗器LED与键解锁作业

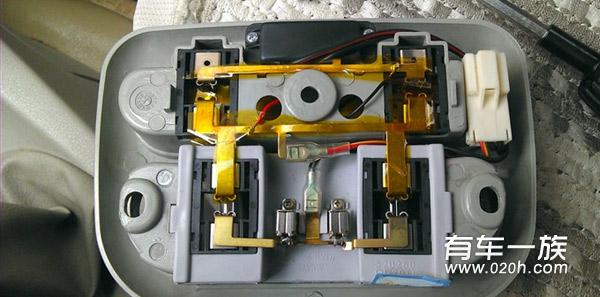

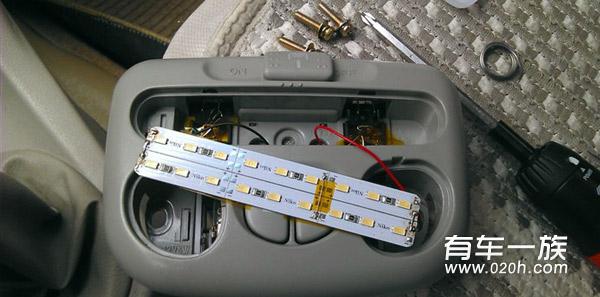

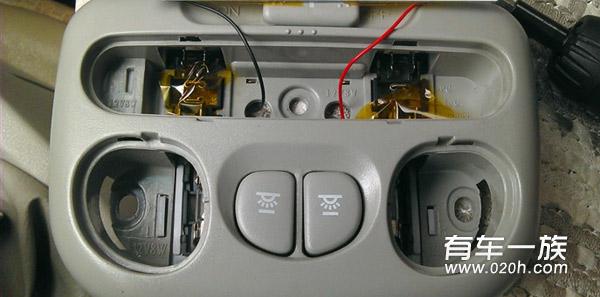

冰箱盖是蓝色的,打上白光就泛蓝色了,原来贴了一个6元上电池的那种LED,开关没怎么管用过。下面是车内阅读灯。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业


江淮同悦改装防盗器LED与键解锁作业

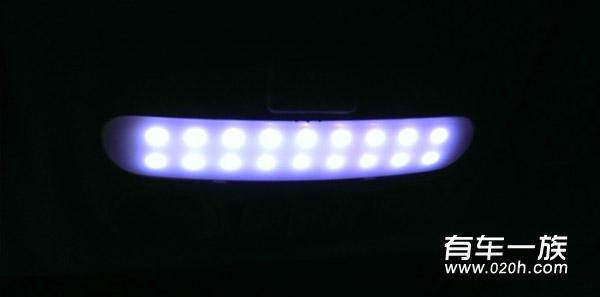

也是18灯,漂亮吧,18灯稍微紧凑点,9灯要好装些,只不过后排要看书的话最好18灯。以下是增加一个后视摄像头的雾灯联控,打开后雾灯时摄像头即打开,雾霾天气2米距离很需要呢。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

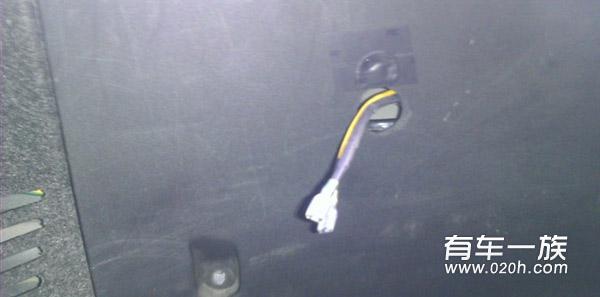

找到尾灯线上最粗的那根红色线即是雾灯电源线
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

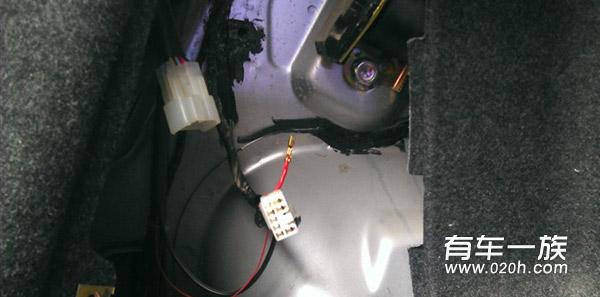

在原来倒车线和雾灯线质检加两个隔离二极管,输出端接原倒车头控制线,同样用热缩封装。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

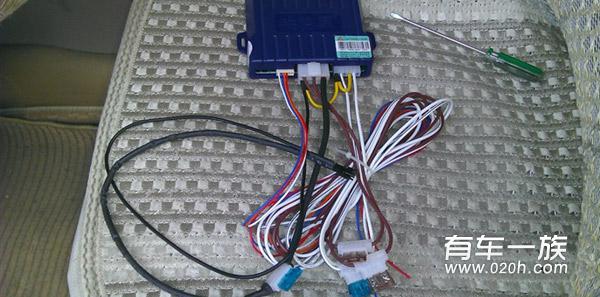

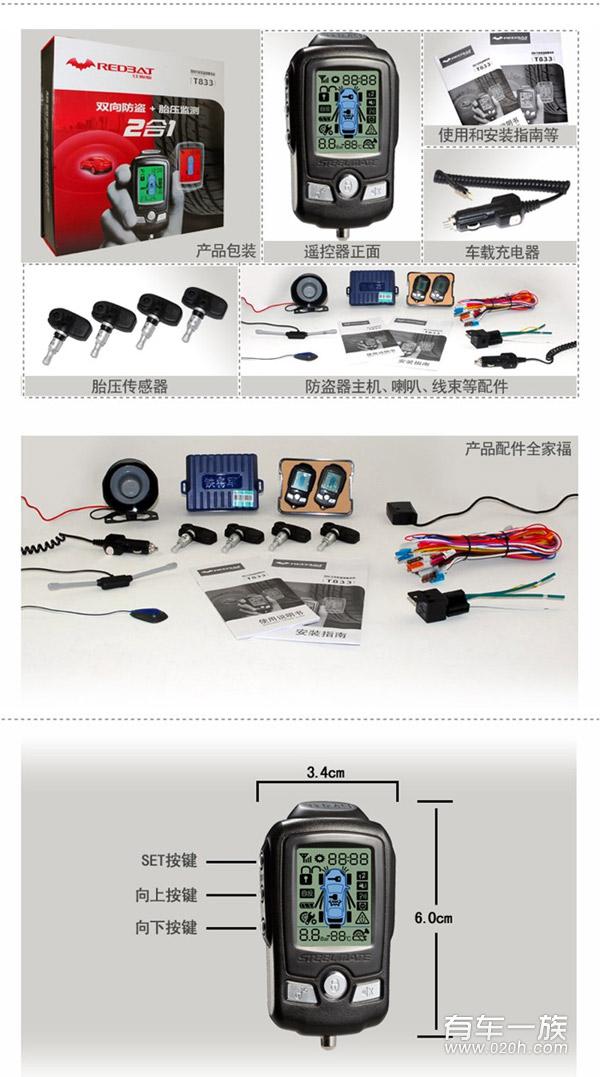

下面该铁将军登场了,我选用了胎压防盗二合一的产品T833
江淮同悦改装防盗器LED与键解锁作业

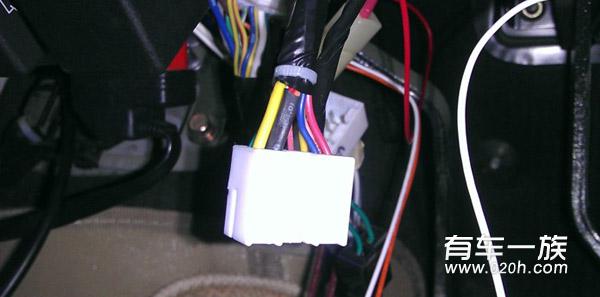

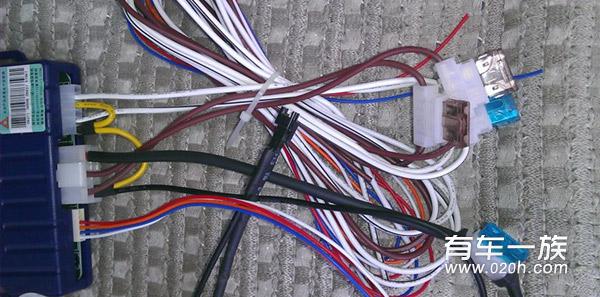

根据车型做相应并线
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

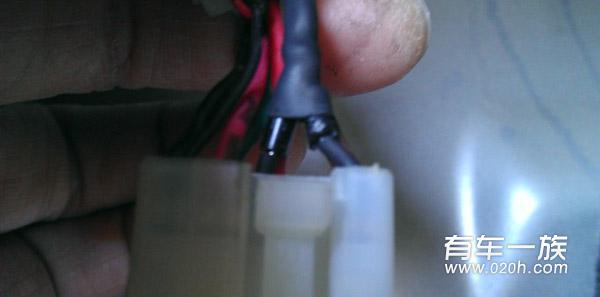

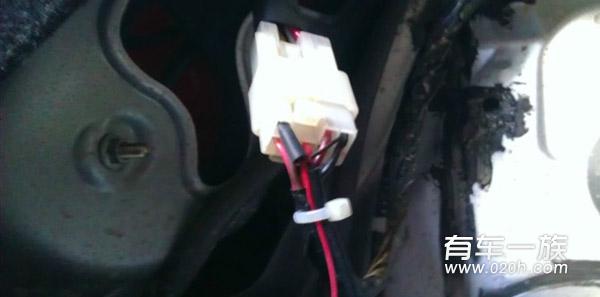

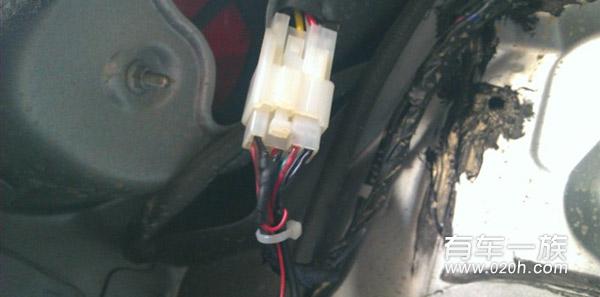

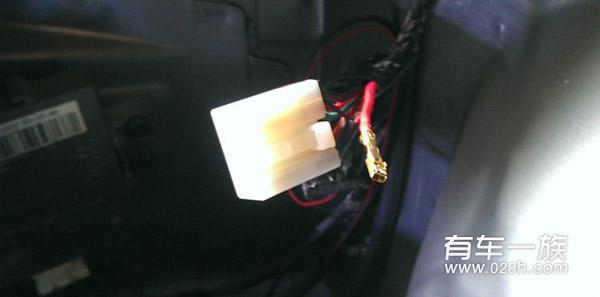

电源插头加了一个连接器,方便检修
江淮同悦改装防盗器LED与键解锁作业

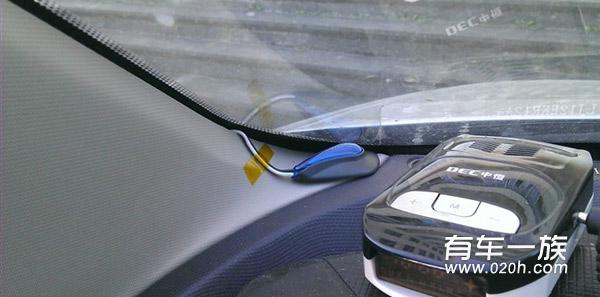

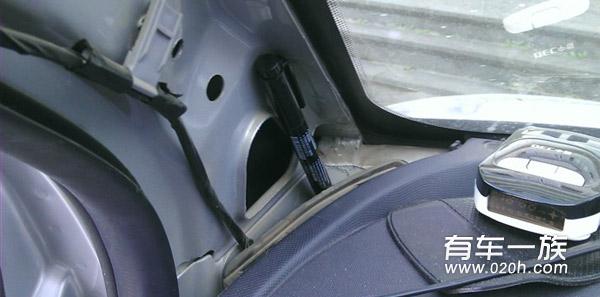

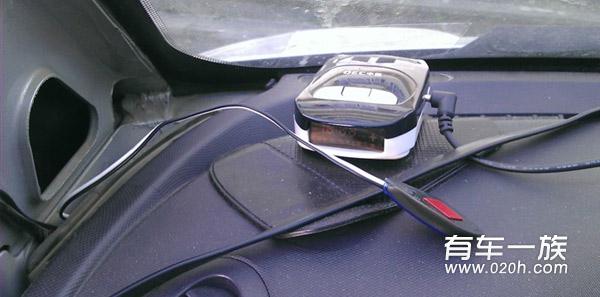

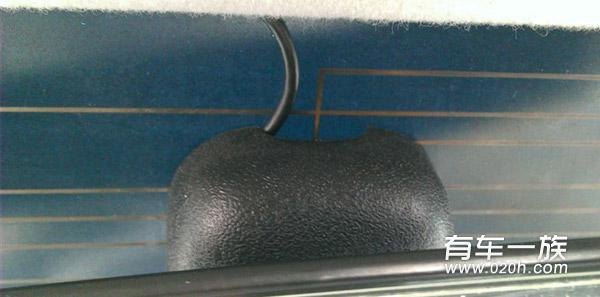

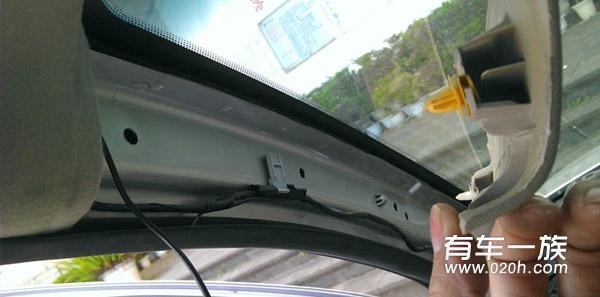

天线和指示灯的安装
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业


江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

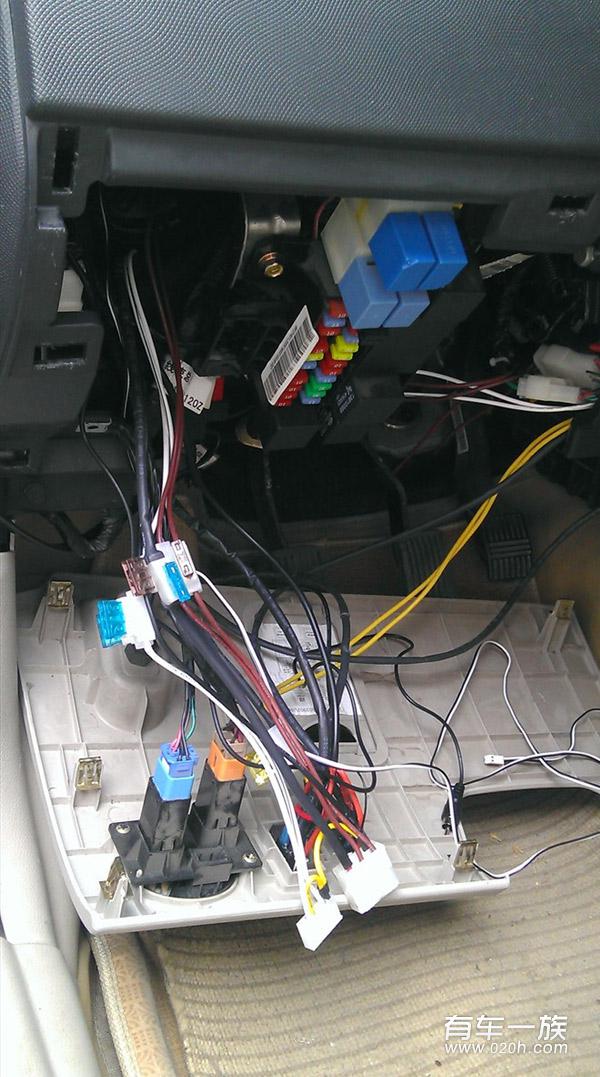

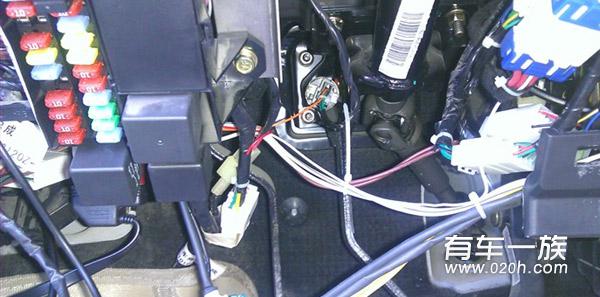

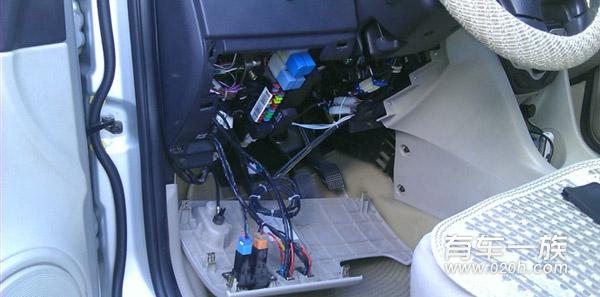

下面是防盗主机安装
江淮同悦改装防盗器LED与键解锁作业

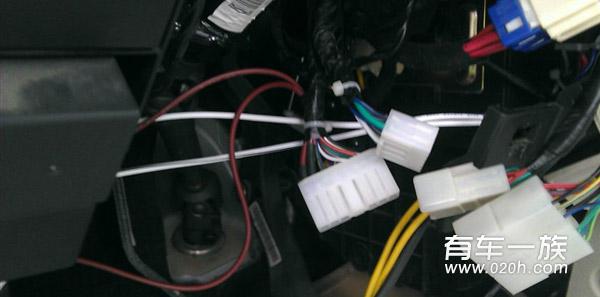

顶灯接口,边门检测线并线口

江淮同悦改装防盗器LED与键解锁作业
油路熄火线
江淮同悦改装防盗器LED与键解锁作业

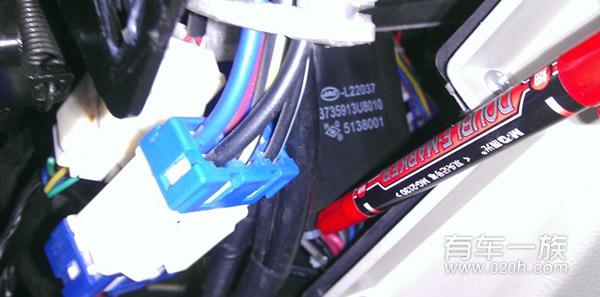

笔中所指的即为门锁继电器位置,黄色线为开锁线,本车解锁线和脚刹线均做好,但是在防盗器主机插口上置空了,脚刹线只有进安全模式才能用到,开锁线我个人认为接入防盗器不安全,设计成用铁将军一键上锁,解锁时先解铁将军再用原车钥匙开锁,公众场合使用机械开锁方式,弥补了原车防盗器缺陷。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

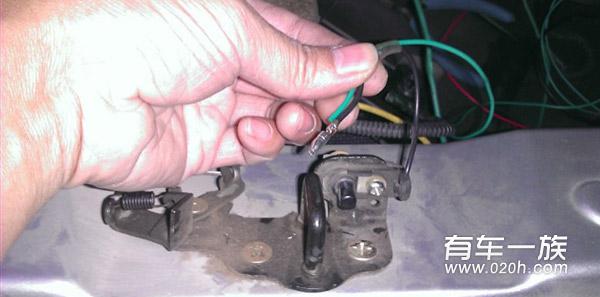

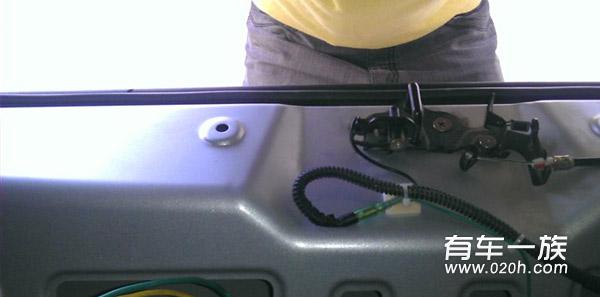

行李箱检测线
江淮同悦改装防盗器LED与键解锁作业

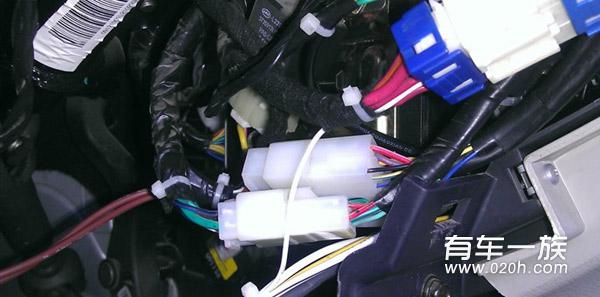

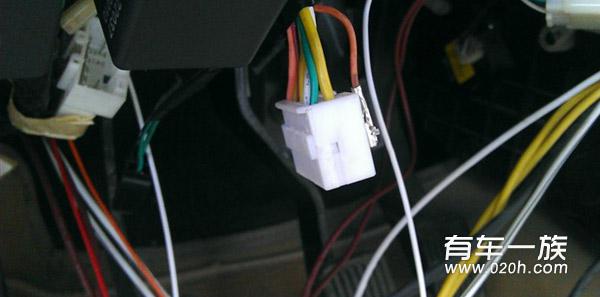

蓝色钥匙点火接口ACC线和两条门检线不能接错,否则系统会不正常,整车信号为负控。
江淮同悦改装防盗器LED与键解锁作业

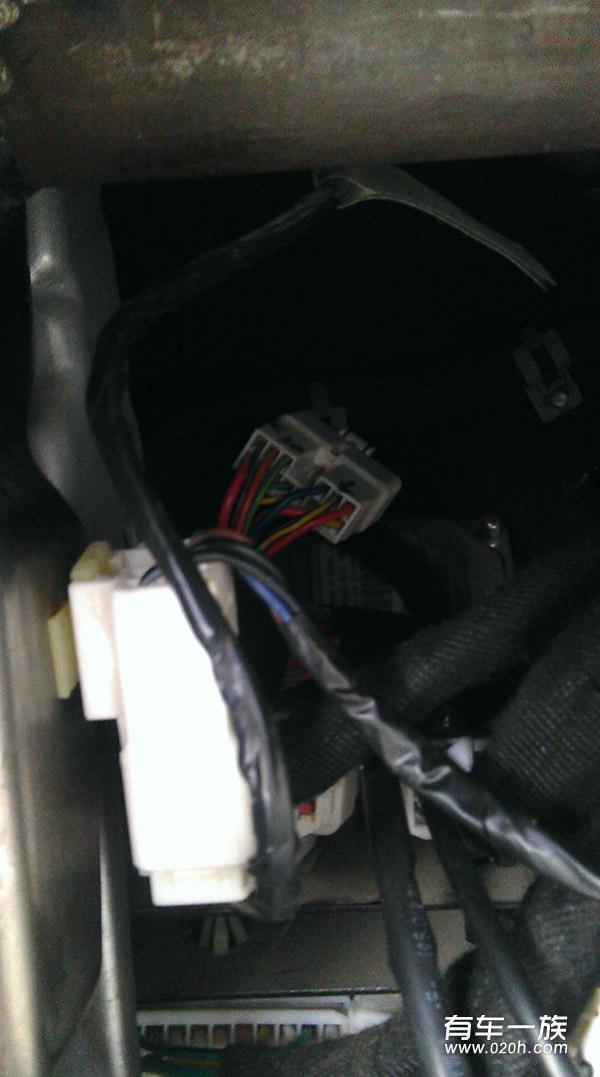

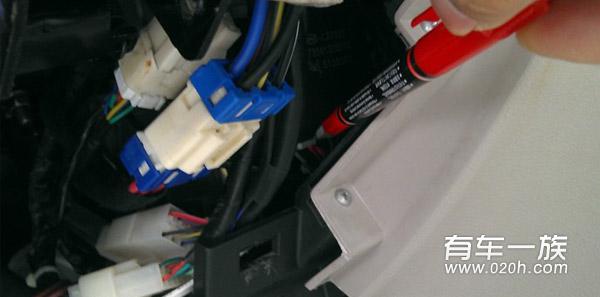

上图蓝色头里白线即为ACC线,转向灯线从组合灯开关接口并线。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

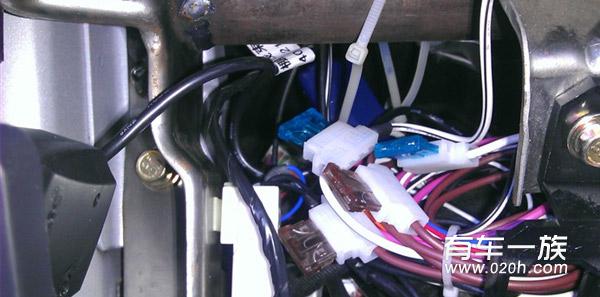

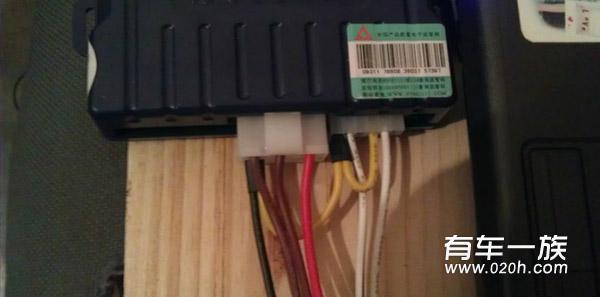

防盗主机用长扎带吊在横梁上,空间不理想折衷了,线束保险收在外侧以便于更换。
江淮同悦改装防盗器LED与键解锁作业

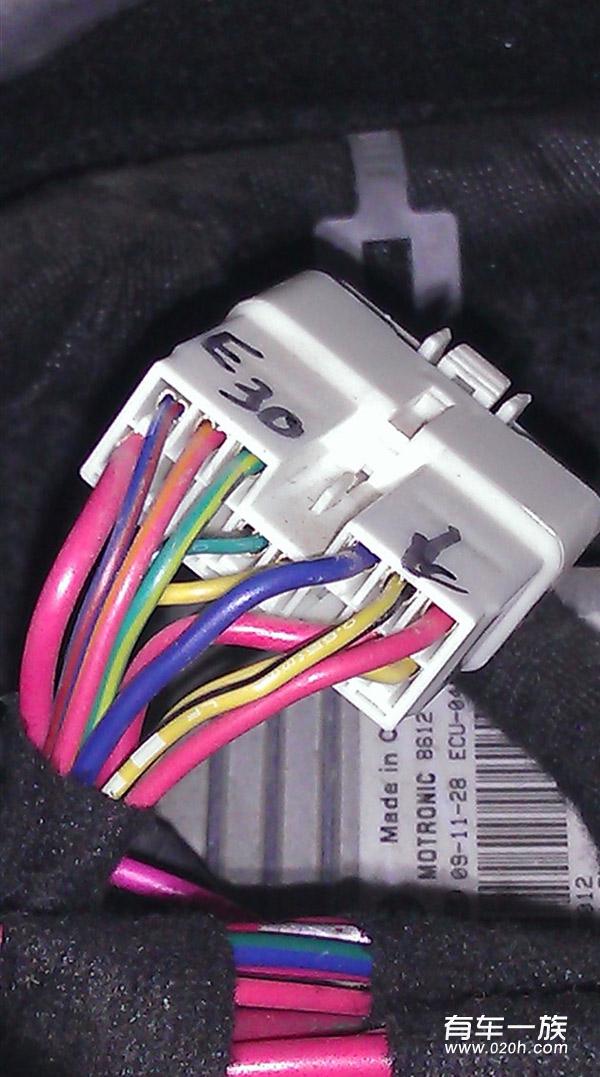

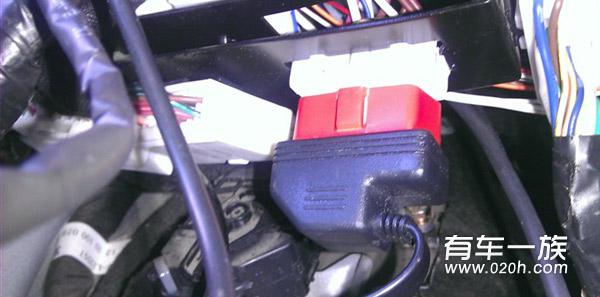

这个红色的插头是行车电脑的OBD接口,白色插座即电脑诊断口
江淮同悦改装防盗器LED与键解锁作业

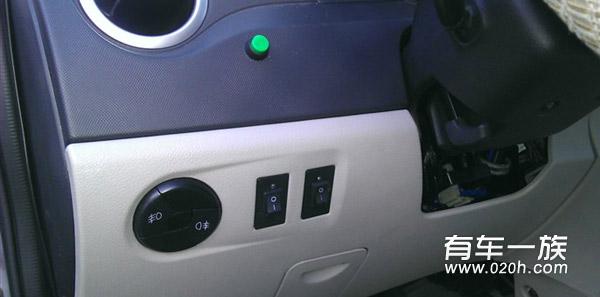

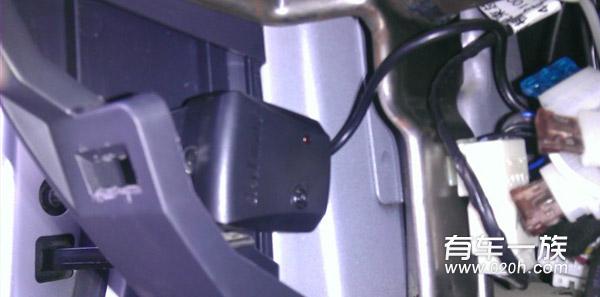

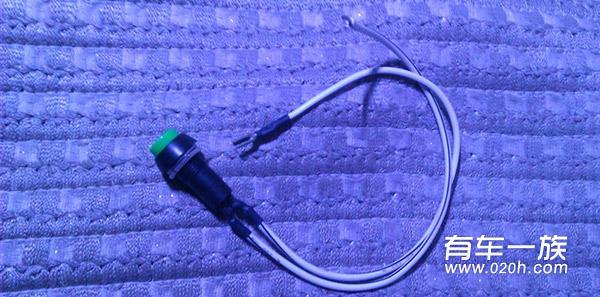

震动传感器安装位不太理想,实在是找不到比较合适的空间。下面是已做好的一键解锁按键。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

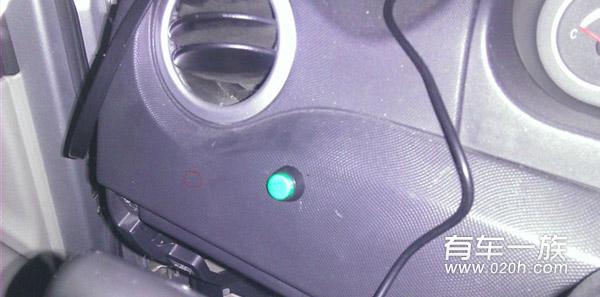

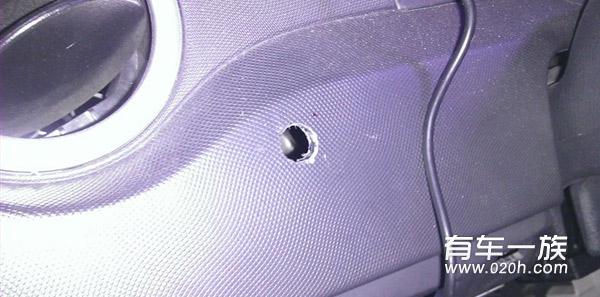

图中空调正下方红圈为最佳安装位,左手离开方向盘顺手的落位。
江淮同悦改装防盗器LED与键解锁作业

江淮同悦改装防盗器LED与键解锁作业

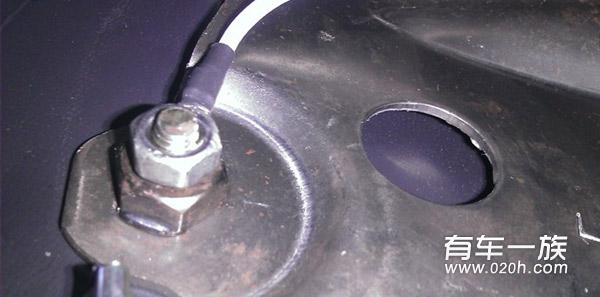

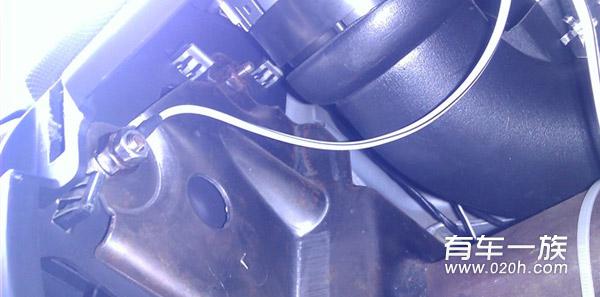

解锁按键一头接在铁将军主机解锁线保险侧,另一头如图接地
